1 適用范圍
銅及銅合金零件具有良好的傳熱、導電、壓延等物理機械性能,但在空氣中不穩(wěn)定易氧化;在含有SO2、H2S等腐蝕性介質(zhì)的大氣中易受到強烈腐蝕。為了提高銅及銅合金零件的保護性與裝飾性能,必須要對其進行鈍化,它廣泛地用于電器、儀表、電子工業(yè)和日用五金等銅零件的表面防護處理。傳統(tǒng)的配方是用高鉻鈍化液,它存在價格貴,嚴重污染環(huán)境,污水處理復雜,零件不易清洗干凈等缺陷,而無鉻鈍化液則可以克服上述缺點,適用于銅及銅合金零件的無鉻鈍化防蝕處理。
2 主要特點
2.1 在銅及銅合金表面生成一層致密的鈍化膜,能防止基體在大氣中變色而遭受銹蝕。
2.2 它不含Cr6+,使用條件好,環(huán)保效益高。
2.3 用量少,使用成本低,管理簡單。
3 主要技術(shù)指標
序號 | 項 目 | 指 標 |
1 | 外觀 | 黃色透明液體 |
2 | 配制濃度(%) | 2 |
3 | 工作液pH值 | 6~7 |
4 | 處理溫度(℃) | 60~70 |
5 | 處理時間(min) | 2~3 |
6 | 使用方法 | 浸漬 |

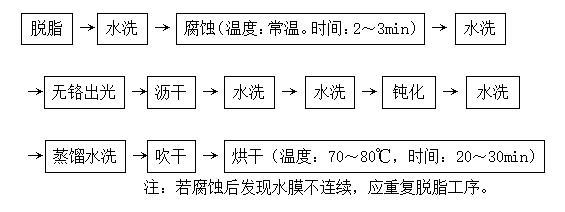

4 處理工藝
5 配制與維護
5.1 無鉻出光液的配制與維護,見祥和牌XH-81型銅件無鉻出光劑說明書5.1、5.2、5.3。
5.2 無鉻鈍化液的配制:先加入總體積1/2左右的自來水,將計量好的XH-82濃縮液加入,并充分攪拌,加足余量水。測定pH值,符合工藝要求即可生產(chǎn)。
5.3 當pH值升至上限時,按比例補充各成份。
6 包裝儲運
20kg聚乙烯塑料桶包裝,儲存于陰涼干燥處,注意防止破損泄漏。
7 注意事項
裝卸時輕拿輕放,防止破損飛濺到眼睛里,配制或使用過程中應(yīng)配戴防護用品(如橡膠手套,工作服),如接觸皮膚或眼睛立即用水沖洗。
